1．背景

在空氣、天然氣壓縮過程中，只有約15%的電能轉化成勢能（壓力升高），有約85%的電能轉換成壓縮熱，通過壓縮系統自身的冷卻散熱系統直接或間接排放到自然環境中。如果將這些熱能利用起來，加熱其他工藝物料，則可以節約能源，提高能源綜合效率。

2.系統介紹

氣體壓縮余熱梯級利用系統按照“溫度對口，梯級利用”的原則，根據工藝用熱溫度要求，超過工藝用熱溫度以上的余熱可以采用直接換熱方式來回收部分高溫余熱，用來滿足工藝的用熱需求；用熱溫度以下的余熱采用高溫熱泵提升熱能品位方式加以利用；如果項目所在地需要供暖，同時可以采用余熱進行采暖。

系統由高溫段換熱器、熱泵、循環泵、低溫段換熱器和控制系統等組成。

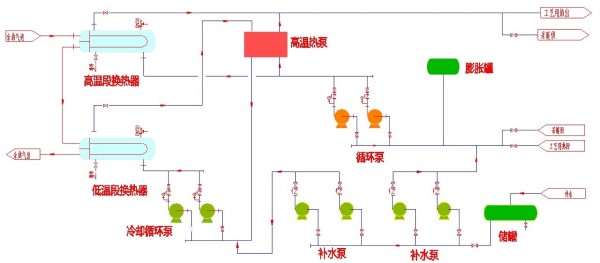

氣體壓縮余熱梯級利用流程圖

3.系統特點

l  變廢為寶，提高能源綜合效率。

l  通過換熱器和熱泵實現余熱梯級利用。

l  采用高溫熱泵，使用溫度高。

l  核心換熱器結構緊湊、成本低。

l  減少冷卻散熱系統的投資和運行費用。

l  智能控制，安全可靠。
