◇ 產品介紹

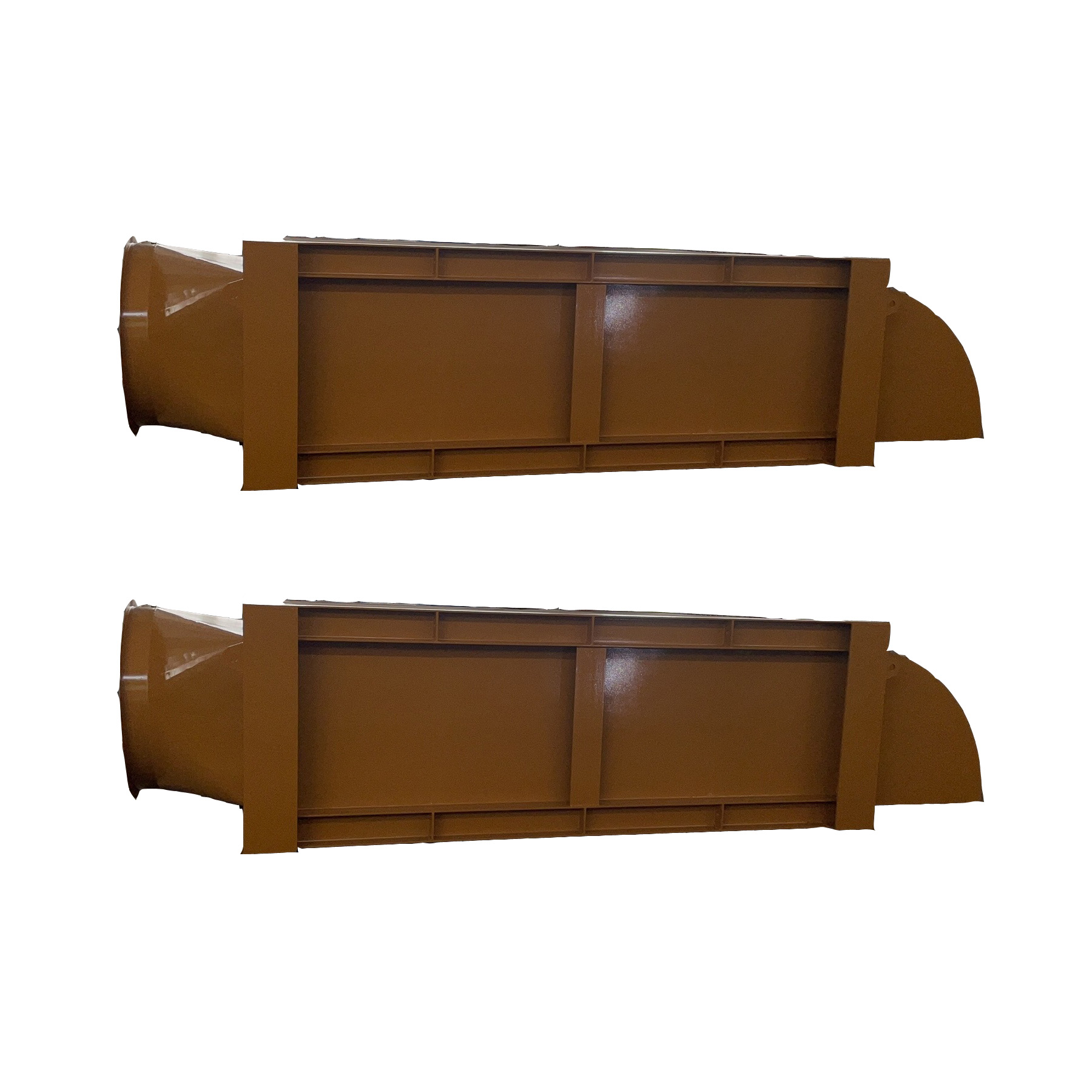

SY-KYQ(Z)型注汽鍋爐預熱器是專門針對油田注汽鍋爐開發的緊湊型空氣預熱器。

該型空氣預熱器采用微通道板肋式熱管陣列；微通道板肋式熱管傳熱腔為矩形平板，內部矩形真空空間內設置了微通道毛細芯，并充裝了工質；平板熱管的兩側表面設置了擴展表面，平板熱管及擴展表面構成了微通道板肋式熱管。

微通道板肋式熱管陣列一面是熱流體，另一面是冷流體，微通道毛細芯中的液體工質被熱流體加熱蒸發汽化，蒸汽在微小的壓差下流向平板熱管的另一面，被外側的冷流體冷卻，放出熱量凝結成液體，液體工質再沿吸液芯中的毛細微通道，靠毛細力的作用流回受熱的這一面。如此循環不已，將熱量由微通道板肋式熱管組件的一面?zhèn)鬟f到另一面。

◇ 產品特點

◆換熱效果好

微通道板肋式熱管組件可以實現平板熱管內任意方向的傳熱，在任何布置型式下都不會對熱管性能造成影響，提高了熱管換熱器的效率。

擴展表面可減小流通通道的水力半徑，同時可在流道中形成強烈的擾動，使流體邊界層不斷破壞，在較低的流速下就可以形成湍流，達到較高的傳熱系數，提高換熱效率。

◆低流阻

冷熱流體流程短、阻力小。

◆單位體積換熱面積大，結構緊湊，重量輕，成本低

比表面積可達1000~2500m²/m³，是非緊湊式換熱器的5~10倍。

體積為傳統換熱器的15~50%，布置靈活、占用空間小。

成本為傳統換熱器的80%。

◆防腐蝕涂層

高效擴展板表面敷設針對現場工況的防腐蝕涂層。

◆冷熱側可根據冷熱流體針對性設計

根據不同的介質特性、傳熱性能、阻力要求，冷熱側可采取不同的擴展表面型式、設置不同的換熱面積，使換熱器在傳熱、阻力、成本之間取得最佳平衡。

◇ 適用范圍

用于油田注汽鍋爐的排煙與助燃空氣之間的換熱，可用于代替列管式、翅片熱管式等空氣預熱器。

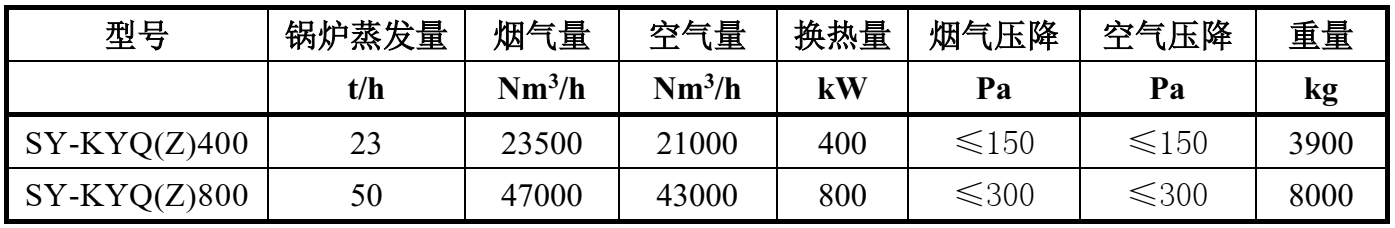

◇ 產品規格

說明：  空預器額定工況：煙氣進出口溫度145/105℃，空氣進出口溫度20/65℃，節能率2%左右。
